ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА ДЛЯ МОНТАЖА МЕЖДУ ПЕРЕКРЫТИЯМИ

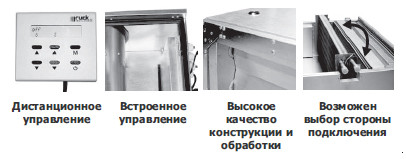

Компактная установка с встроенной регулировкой.
Установка состоит из вентилятора с 3-ступенчатой регулировкой температуры в помещении или температуры приточного воздуха, встроенного выключателя. Корпус имеет тепло- и звукоизоляцию толщиной 30 мм.
Падение давления внутри системы незначительно благодаря большим активным поверхностям всех конструктивных элементов, через которые проходит воздушный поток. Стенки корпуса гладкие и герметичные как внутри, так и снаружи.
Устройство предлагается в двух вариантах. В одном используется создающий очень сильное давление радиальный вентилятор с загнутыми вперед лопатками, в другом - ETALINE, канальный вентилятор в круглом корпусе с очень высоким КПД. Блок регулировки встроен в устройство и полностью подготовлен к эксплуатации. На внешнем пульте управления можно выставлять 3 скорости вентилятора и температуру приточного воздуха или температуру в помещении.
Также существует компонент, предназначенный для контроля за фильтром.
Обзор основных функций регулировки:
- Выбор вида обслуживания с отдельным блоком управления;
- Указание текущего вида обслуживания и заданной температуры; задание температуры на блоке управления;
- Настройка сервопривода (вентиль циркуляционного кольца системы отопления / вентиль контура охлаждения);
- Отпуск холодильной установки;
- Индикатор неисправности со светодиодом и кодом ошибки;
- Минимальное или максимальное предельное значение температуры приточного воздуха;
- Настройка приточного и вытяжного вентилятора, 3-хступенчатая;
- Защита от замерзания нагревающего змеевика с теплой водой;
- Настройка циркуляционного насоса отопления;
- Контроль воздушного фильтра при помощи дифференциального манометра;
- Блок дистанционного управления со встроенным датчиком температуры.




Применение



Компактная вентиляционная установка с встроенной регулировкой удобна для монтажа между перекрытиями.



Диаграммы



Вытяжные установки с воздушным клапаном

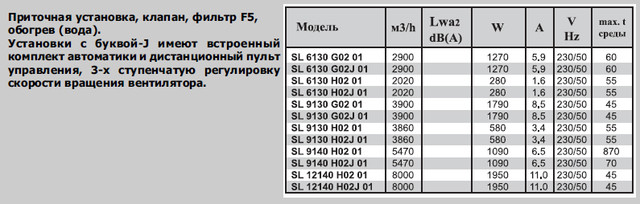

Приточная установка, клапан, фильтр F5, обогрев (вода)

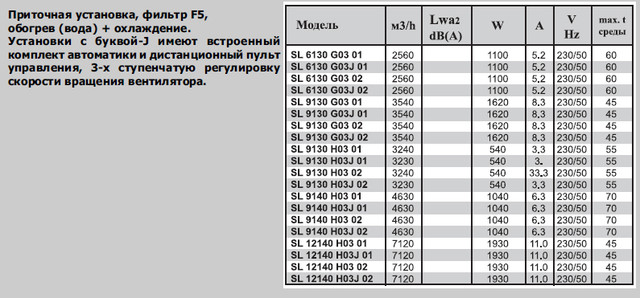

Приточная установка, клапан, фильтр F5, обогрев (вода) + охлаждение

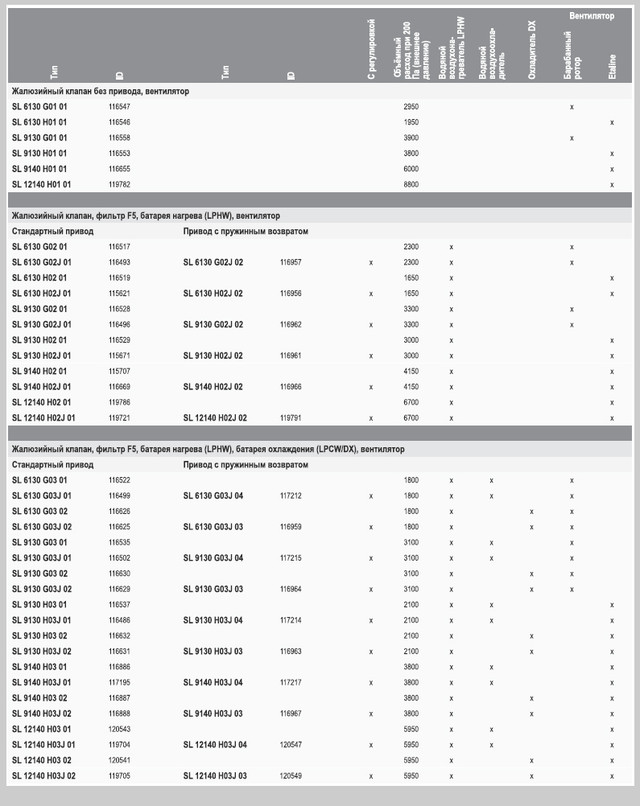

Технические характеристики SL

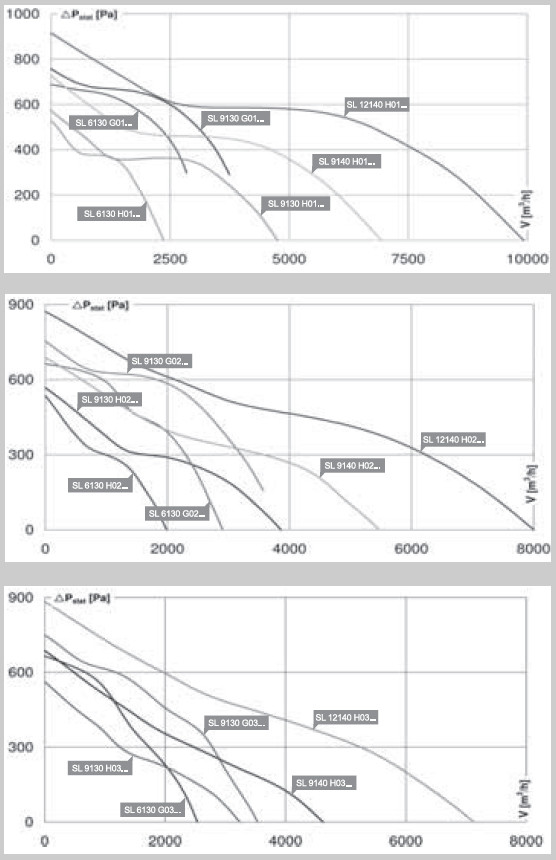

Графики падения давления SL





Размеры



Габаритные и присоединительные размеры SL



Инструкция по эксплуатации SL...01

Инструкция по эксплуатации SL...30/40

Инструкция по эксплуатации SL...30/40...J
