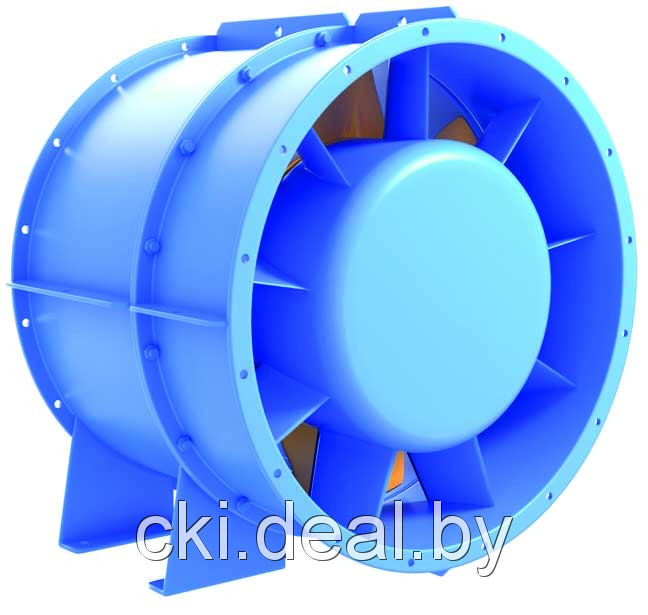

Осевой вентилятор подпора ВО-25-188-8-4
Цену уточняйте
- Под заказ
- Оптом и в розницу
- +375 (17) 361-61-99вентиляция
ПРИМЕНЕНИЕ
Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.
КОНСТРУКЦИЯ
Вентилятор осевой имеет рабочее колесо с шестью листовыми лопатками, которые установлены под углом 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° и 10°.
Направляющий аппарат создает подкрутку потока перед входом на лопатки
колеса и обеспечивает повышение создаваемого вентилятором давления.
Возможна работа вентилятора без направляющего аппарата.
Таким образом, каждый вентилятор одного типоразмера имеет пять
модификаций, отличающихся положением лопаток колеса и НА.
Все элементы вентилятора имеют защитно-декоративное лакокрасочное
покрытие.
Вентилятор осевой имеет две компоновки, отличающиеся креплением обечайки: фланцевое (исполнение 01) и на стойке(исполнение 02). Питание электродвигателей от сети с напряжением 380 В и частотой 50 Гц, класс защиты IP54.
- ВО - вентилятор осевой
- 25-188 - серия среднего давления
- 8 - типоразмер
- 4 - номер характеристики на графике
- 01 - исполнение обечайки фланцевое 02 - исполнение обечайки на стойке
-
Обозначение
Напряжение/ частота
Фаз- ность
Мощность двигателя
Частота вращения
Угол наклона лопаток
Масса, кг
В/Гц
~
кВт
об/мин
Колесо/НА
Исп.01/02
ВО-25-188-8-4
380/50
3
5,5*
1450
30/5
160/172
Варианты исполнений: 1, 2, 4 - с входным направляющим аппаратом; 3, 5 - без входного направляющего аппарата.
Возможны временные перегрузки двигателя, что необходимо учитывать при разработке автоматики.
Основные | |
---|---|
Производитель | Вентиляционный завод Лиссант |
Страна производитель | Россия |
