Крышные вентиляторы
Преимущества
- Установка крышных вентиляторов на кровле позволяет экономить полезную площадь здания. Корпуса вентиляторов изготавливаются с использованием полимерного покрытия.
- Встроенная защита электродвигателей.
- Защита от попадания осадков в вентиляционный канал.
Применение
Вентиляторы крышные радиальные (ВКР) применяются в вытяжных системах вентиляции и устанавливаются на кровлях промышленных и общественных зданий. Могут работать как в вентиляционной сети, так и без нее. Предназначены для перемещения невзрывоопасныхгазовых сред с температурой не выше 80 °С, содержащих твердые примеси не более 0,1 г/м3, не содержащих липких веществ и волокнистых материалов.
Область применения и ограничения условий эксплуатации для крышных радиальных вентиляторов специального исполнения см. в таблице, раздел «Общая информация».
Условия эксплуатации
Температура окружающей среды от минус °С до плюс 40 °С.
В условиях умеренного климата, 1-я категория размещения, по ГОСТ 15150-69.
Конструкция

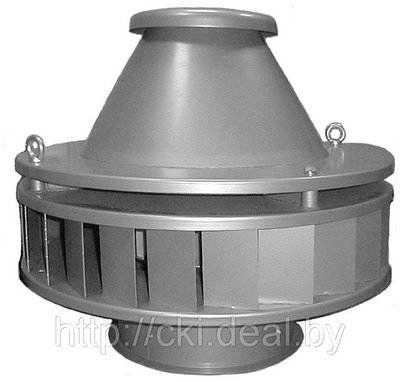

Вентиляторы крышные представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками, загнутыми назад.Корпус вентилятора изготовлен из углеродистой стали с высококачественным полимерным покрытием. Дефлектор вокруг корпуса вентилятора надежно защищает от попадания осадков в вентиляционный канал. Привод — трехфазный асинхронный электродвигатель серии АИР (АИМ — для вентиляторов взрывозащищенного исполнения). Для защиты от перегрева вентиляторы серии ВКР снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя.
По ГОСТ 24814-81. Изготавливаются по ТУ 4861-021-15185548-04.
Варианты изготовления:
Общего назначения — из углеродистой стали.
Взрывозащищенные — из разнородных металлов В1.
